【360泵阀英才网讯】针对断信号故障状态下无法实现保位功能的问题，对调节阀执行机构进行改造。在电气定位器和执行机构之间加装电磁阀，控制室增加信号保护模块，实现调节阀断信号保位功能。改造后调节阀控制原理图如图3所示。

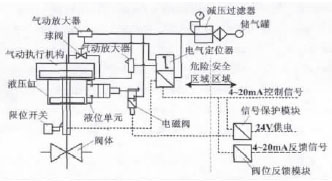

图3 改造后调节阀控制原理图
正常状态下，电磁阀处于常开状态。将定位器输出的信号A和信号B与气源压力进行比对，并由气动放大器将差值信号附加在膜盒的两侧，从而推动阀杆上下动作，使膜盒上下压力达到平衡。当出站压力、进泵汇管压力出现波动时，由调节阀阀杆带动活塞杆动作，使调节阀处于平衡状态，确保出站压力控制在设定值。
当出现断信号故障时，信号保护模块检测到控制信号中断，则立刻停止对电磁阀供电，电磁阀掉电自动关闭，切断液压单元的气压信号，从而使液压单元的内部液压油路关闭。
安装调试及应用
安装完成后，首先对调节阀原有的开阀、关阀、调节功能进行测试，通过调节参数值，设定其性能，使其与改装前保持一致，实现调节功能。其次，测试其断气保位功能。最后，测试其断信号保位功能：通过系统软件屏蔽信号进行测试，此时电磁阀关闭，调节阀停止动作，上位机显示调节阀开度不变；解除屏蔽后，电磁阀打开，调节阀正常工作。同时，通过解除信号线进行测试，同样电磁阀关闭，调节阀停止动作，上位机显示调节阀开度不变；接通信号线后，电磁阀打开，调节阀正常工作。
